T/CPHA 25.14-2023 港口机械移动电缆 第14部分：额定电压8.7 15 kV及以下中压卷盘光纤复合扁电缆

以下是T/CPHA 25.14-2023《港口机械移动电缆 第14部分：额定电压8.7/15kV及以下中压卷盘光纤复合电缆》的详细内容总结：

​​1. 标准概述​​

• ​​适用范围​​：规范额定电压3.6/6kV~8.7/15kV的中压卷盘光纤复合扁电缆的结构、技术要求及检验规则，适用于港口机械移动电缆的生产、检验和使用。
• ​​标准体系​​：隶属于T/CPHA 25系列的第14部分，与总则及其他14个部分共同构成港口机械移动电缆的完整标准体系。

​​2. 核心结构与参数​​

​​2.1 电缆结构​​

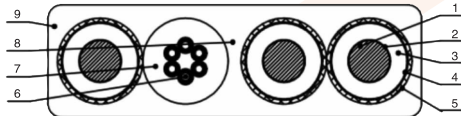

电缆结构如图1所示，包含以下关键组件：

1. ​​动力线导体​​：铜导体，表面可包覆隔离层。
2. ​​屏蔽与绝缘层​​：
   • 导体屏蔽层（半导电层）
   • 乙丙橡胶绝缘层（厚度依电压等级不同，见表2~表4）
   • 绝缘屏蔽层
   • 铜丝编织金属屏蔽层（兼作地线）
3. ​​光纤单元​​：位于电缆中间紧靠加强筋位置，含护套及加强筋。
4. ​​外护套​​：橡胶材质（5GM5），含加强筋设计。

​​2.2 型号与规格​​

• ​​型号分类​​：按电压等级分为4类（如GJJDBEPFGX-3.6/6kV、GJJDBEPFGX-8.7/15kV等）。
• ​​规格参数​​：
  • ​​导体截面积​​：动力线芯25~120mm²，地线芯25/3~70/3mm²。
  • ​​绝缘厚度​​：3.6/6kV为2.6mm，8.7/15kV为3.8mm。
  • ​​外形尺寸​​：扁电缆长边73.6~127.5mm，短边21.4~42.2mm（具体数值依截面积和电压等级而定）。

​​3. 技术要求​​

​​3.1 关键性能​​

• ​​电气性能​​：
  • 20℃导体直流电阻、绝缘电阻常数需符合T/CPHA 25.1。
  • 通过交流电压试验（3.5U₀，5min）、冲击电压试验（40kV，正负极性各10次）及局部放电试验（≤10pC）。
• ​​机械与环境适应性​​：
  • ​​弯曲性能​​：最小弯曲半径为短边尺寸的12倍。
  • ​​负重试验​​：模拟卷盘收放条件下的机械强度。
  • ​​阻燃性​​：需通过单根垂直燃烧和成束燃烧试验（GB/T 19666）。
• ​​材料性能​​：
  • 绝缘与护套需通过老化前拉力、热延伸、耐臭氧等试验。
  • 外护套需满足盐雾、耐酸碱、低温（-40℃）等环境测试。

​​3.2 特殊要求​​

• ​​光纤单元​​：需符合T/CPHA 25.1中光纤的衰减系数（≤0.4dB/km）、识别色谱等要求。
• ​​屏蔽层​​：半导电层剥离力≥4N，金属屏蔽层密度≥80%。

​​4. 检验规则​​

• ​​检验类型​​：分型式检验、出厂检验（例行+抽样）。
• ​​必检项目​​：
  • ​​出厂检验​​：导体电阻、交流电压、局部放电、外形尺寸、护套厚度等。
  • ​​型式检验​​：覆盖全部性能（如冲击电压、负重、阻燃等）。
• ​​抽样规则​​：按T/CPHA 25.1执行，不合格时加倍抽样复检。

​​5. 标志与包装​​

• ​​标志​​：电缆表面需清晰标注型号、电压等级、制造商等信息，标志需通过耐擦性试验。
• ​​包装​​：成卷或成盘交付，避免机械损伤，运输中需防潮、防暴晒。
• ​​贮存​​：干燥通风环境，避免与酸碱物质接触。

​​6. 其他要点​​

• ​​专利声明​​：标准可能涉及专利，但发布机构不承担识别责任。
• ​​起草单位​​：上海蓝昊电气、交通运输部水运科学研究院等。
• ​​引用标准​​：GB/T 1.1、GB/T 19666及T/CPHA 25.1为核心依据。

​​总结​​

该标准系统规定了中压卷盘光纤复合扁电缆的技术细节，突出港口机械严苛工况下的电气可靠性、机械耐久性及环境适应性要求，为设计、生产、检验提供了全面依据。
